11 контрольных замеров на видео

Эти расстояния помогут проверить масштаб дома и положение четырёх клеток. Новый полный обход участка для этого не нужен. Это задание на следующую удобную съёмку, а не условие продолжения моделирования.

Как снять каждый замер

Одним непрерывным фрагментом покажи точку, куда упирается дальномер, затем куда идёт луч, затем крупно экран с результатом. Задержи экран на 2–3 секунды. Телефоном это обычно проще снять крупно, чем камерой360.

Один раз покажи единицы и значок, от какой грани прибор отсчитывает расстояние. Используй обычное прямое расстояние и один режим отсчёта. Можно вслух назвать связь: «A — C1».

Две опорные точки — на доме со стороны клеток

Пометь небольшими кусочками ленты A и B на двух твёрдых углах стены с маскировочной сеткой, обращённой к клеткам. Не на мягкой сетке и не на свесе крыши. Выбери доступные места и не меняй их до конца замеров. В видео покажи обе отметки крупно и вместе с окружающей стеной.

Стена с маскировочной сеткой со стороны клеток

На фотографии углы целиком не помещаются: A и B нужны на противоположных концах этой стены. Не выбирай их по схеме опубликованной расстановки: она пока предварительная.

На каждой клетке — одна постоянная отметка

C1 — клетка у помоста с двумя бочками. C2 — следующая. C3 — клетка с зелёным торцом. C4 — дальняя с серым торцом.

На каждой пометь один доступный неподвижный угол каркаса или стойки под крышей. Не дверцу, ручку или бочку. Для обоих замеров до клетки используй ровно ту же отметку. Покажи её и всю клетку в кадре: я свяжу отметку с исходным видео.

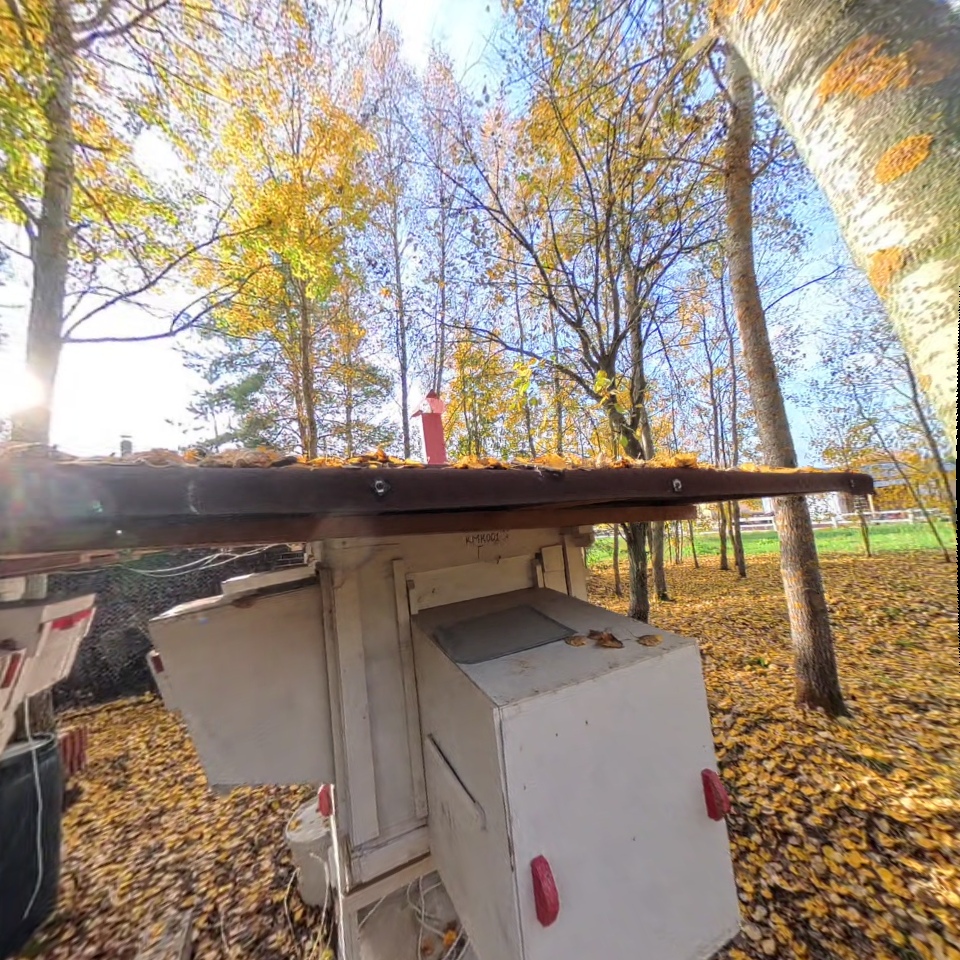

Первый крольчатник с большой выступающей дверцей у бочек — C1 — клетка у двух бочек. Отметка нужна на твёрдом неподвижном каркасе, а не на дверце.

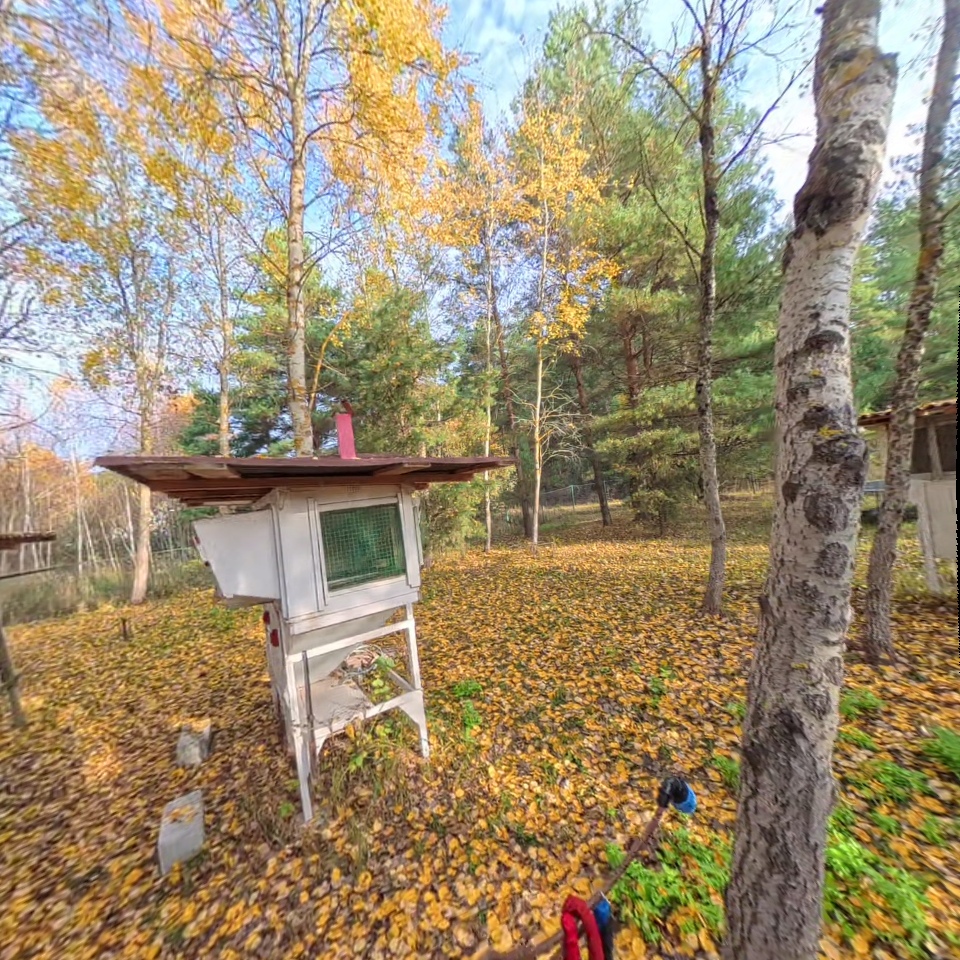

Крольчатник с зелёным сетчатым торцом — C3 — узнаваемый зелёный торец. Отметку покажи крупно; вторая связь должна прийти в неё же.

Порядок замеров

1	Ширина белого окна	По наружным краям неподвижной рамы, не стекла.
2	Высота белого окна	По наружным краям той же рамы.
3	A → B	Между двумя помеченными точками на твёрдых углах дома.
4	A → C1	До помеченного неподвижного угла клетки.
5	A → C2	До помеченного неподвижного угла клетки.
6	A → C3	До помеченного неподвижного угла клетки.
7	A → C4	До помеченного неподвижного угла клетки.
8	B → C1	До той же отметки на каждой клетке.
9	B → C2	До той же отметки на каждой клетке.
10	B → C3	До той же отметки на каждой клетке.
11	B → C4	До той же отметки на каждой клетке.

Если дом, дерево или клетка перекрывает какой-то луч, покажи это и пропусти связь. Не переносить опорную точку ради одного замера: другую связь я подберу после просмотра.

Белая оконная рама дома — Замеры1–2: наружная неподвижная белая рама. Ширина и высота отдельно дадут проверку масштаба и пропорций.

Как будут использованы числа

Наклонные расстояния останутся трёхмерными; их нельзя молча считать длинами на плане. По видео и контрольным расстояниям я проверю положение, масштаб и расхождения. Два расстояния до клетки сами по себе не дают единственного положения в3D: используются также видимые точки и высоты из реконструкции. Подтверждённую точность укажу после проверки, а не заранее.

Дополнительные размеры самих клеток можно снять позже, если видео не позволит надёжно восстановить их пропорции. Сейчас важнее закрепить общую систему и проверить первые объекты.
